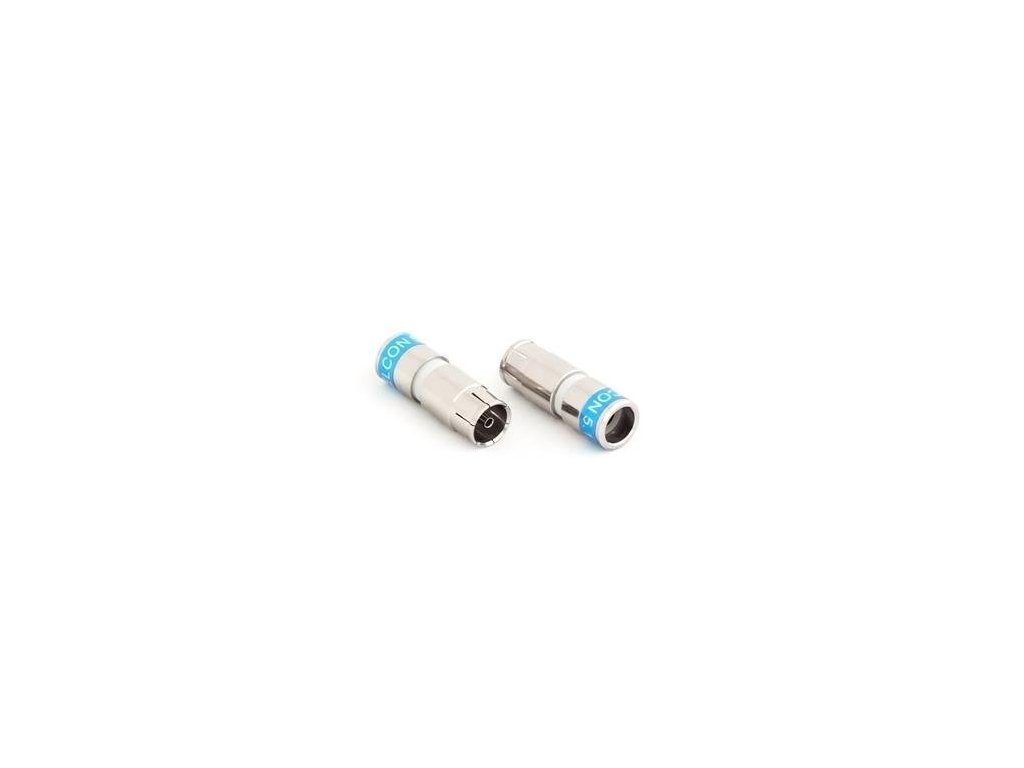

Cabelcon IECF-56-CX3 5.1 99909496-01
Kód: 56624Podrobný popis
Tlakový IEC konektor - samica pre dielektrikum 5,1 mm
Vlastnosti:
Aplikácia
- Tlakové konektory Corning Cabelcon IECF-56-CX3 boli vyvinuté pre digitálne multimediálne aplikácie a spĺňajú normy SCTE a IEC.
- Konektory CX3-IEC majú veľmi nízku prenosnú impedanciu - nižšiu než 0.2 mOhm/konektor v rozsahu pásma spätného kanála (5 - 30 MHz). Je to veľmi dôležitý faktor pre efektivitu izolácie v aplikáciách so spätným kanálom.
Design
- Konštrukcia konektora z jedného kusu s voľne otáčajúcou sa maticou pre šesťhranný kľúč č. 11 (7/16") umožňuje jednoduchú a spoľahlivú inštaláciu.
- Typové označenie a rozmery orezania sú vyznačené na tele konektora pre jasnú identifikáciu a meranie priamo na mieste. Použité môžu byť všetky štandardné kompresné nástroje. Rozmery pre orezanie sú štandardné pre prípravu pre kompresnú montáž 6.5 mm / 6.5 mm (1/4" / 1/4").
- Nie je potrebné dodatočné tesnenie.
- O-krúžok v prednej časti zabezpečuje vodotesné spojenie podľa normy IPX8*.
Technické parametre
- Charakteristická impedancia: 75 Ohm
- Frekvenčný rozsah: až do 3 GHz
- Prenosná impedancia: menej ako 0.2 mOhm/konektor (5-30 MHz)
- Efektivita tienenia: lepšia ako v špecifikácii káblov
- Odolnosť voči ťahu: lepšia ako v špecifikácii káblov
- Pracovná teplota: –40° až do +85° C
- Odolnosť voči vode: Prešlo testom IPX8: *ponorené do vody v hĺbke 30 m na 8 hodín
- Povrchová úprava: NITIN-6™ (NiSn)
Dodatočné parametre
Kategória: | Anténne |
---|---|
Záruka: | 24 |
