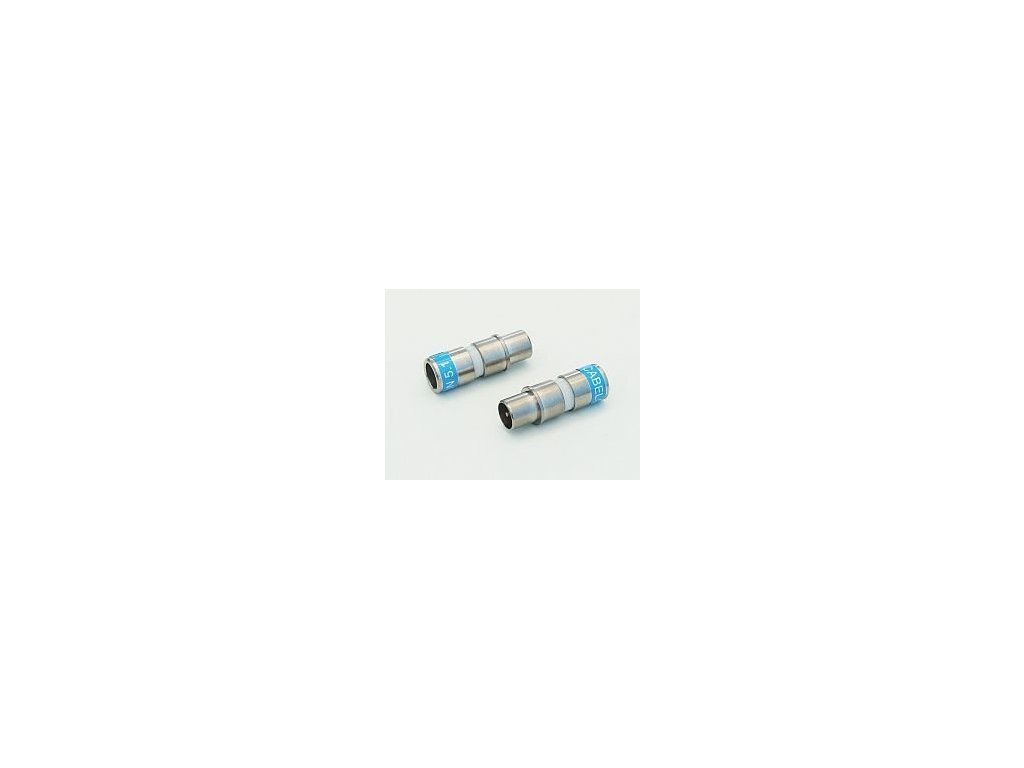

Cabelcon IECM-56-CX 399909486-02

Podrobný popis

Tlakový IEC konektor - samec pre dielektrikum 5,1 mm

Vlastnosti:

Aplikácia

1. Tlakové konektory Corning Cabelcon IECM-56-CX3 boli vyvinuté pre digitálne multimediálne aplikácie a spĺňajú normy SCTE a IEC.
2. Konektory CX3-IEC majú veľmi nízku prenosnú impedanciu - nižšiu než 0.2 mOhm/konektor v rozsahu pásma spätného kanála (5 - 30 MHz). Je to veľmi dôležitý faktor pre efektivitu izolácie v aplikáciách so spätným kanálom.

Design

1. Konštrukcia konektora z jedného kusu s voľne otáčajúcou sa maticou pre šesťhranný kľúč č. 11 (7/16") umožňuje jednoduchú a spoľahlivú inštaláciu.
2. Typové označenie a rozmery orezania sú vyznačené na tele konektora pre jasnú identifikáciu a meranie priamo na mieste. Použité môžu byť všetky štandardné kompresné nástroje. Rozmery pre orezanie sú štandardné pre prípravu pre kompresnú montáž 6.5 mm / 6.5 mm (1/4" / 1/4").
3. Nie je potrebné dodatočné tesnenie.
4. O-krúžok v prednej časti zabezpečuje vodotesné spojenie podľa normy IPX8*.

Technické parametre

1. Charakteristická impedancia: 75 Ohm
2. Frekvenčný rozsah: až do 3 GHz
3. Prenosná impedancia: menej ako 0.2 mOhm/konektor (5-30 MHz)
4. Efektivita tienenia: lepšia ako v špecifikácii káblov
5. Odolnosť voči ťahu: lepšia ako v špecifikácii káblov
6. Pracovná teplota: –40° až do +85° C
7. Odolnosť voči vode: Prešlo testom IPX8: *ponorené do vody v hĺbke 30 m na 8 hodín
8. Povrchová úprava: NITIN-6™ (NiSn)
